НОВЫЕ ПРИБОРЫ

---

---

---

Термопреобразователи с унифицированным выходным сигналом ТСМУ 0104, ТСПУ 0104, ТХАУ 0104, ТХКУ 0104

Сертификат соответствия (посмотреть)

Сертификат  по взрывозащите (посмотреть)

Назначение

Термопреобразователи с унифицированным выходным сигналом ТСМУ 0104, ТСПУ 0104, ТХАУ 0104, ТХКУ 0104 предназначены для измерения и непрерывного преобразования температуры, твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного тока 4…20 мА.

Функциональные возможности

• Термопреобразователи имеют четыре модификации – ТСМУ 0104, ТСПУ 0104, ТХАУ 0104, ТХКУ,0104.
  Термопреобразователи состоят из первичного преобразователя и измерительного преобразователя в соответствии с таблицей 1.
  В качестве первичных преобразователей используются термопреобразователи сопротивления (ТС) или преобразователи термоэлектрические (ТП).
  Измерительный преобразователь преобразует сигнал, поступающий от первичного преобразователя в унифицированный токовый сигнал 4…20 мА. Он выполнен в виде единого конструктивного узла, который устанавливается в головку первичного преобразователя.

Термопреобразователи серии 0104 являются аналогами термопреобразователей с унифицированным выходным сигналом серии 055 и 205 и имеют следующие преимущества:

•  возможность выбора нижнего и верхнего пределов диапазона измеряемой температуры с помощью переключателей (свитчи).

•  возможность переконфигурации пользователем типа датчика (50М на 100М – ТСМУ 0104, 50П на 100П – ТСПУ 0104 ).

Термопреобразователи имеют исполнения:

• общепромышленное - ТСМУ 0104, ТСПУ 0104, ТХАУ 0104, ТХКУ 0104;
   взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» с добавлением в их шифре индекса «Ех» - ТСМУ 0104Ех, ТСПУ 0104Ех, ТХАУ 0104Ех, ТХКУ 0104Ех с маркировкой взрывозащиты ExiaIICT6 X;

• взрывозащищенное с видом взрывозащиты «взрывонеп-роницаемая оболочка» с добавлением в их шифре индекса «Ехd» - ТСМУ 0104Ехd, ТСПУ 0104Ехd, ТХАУ 0104Ехd, ТХКУ 0104Ехd с маркировкой взрывозащиты 1ExdIICT6;

• повышенной надежности для эксплуатации на объектах АЭС с добавлением в их шифре индекса «А» - ТСМУ 0104А, ТСПУ 0104А, ТХАУ 0104А, ТХКУ 0104А.


Таблица 1. Модификация исполнение термопреобразователей

Модификация, исполнение термопреобразователя	Первичный преобразователь		Исполнение преобразователя измерительного	Примечание
	НСХ	в соответствии с
Pt100	DIN № 43760	-
ТСМУ 0104, ТСМУ 0104Ехd, ТСМУ 0104А	50М, 100М	ГОСТ 6651	ТСМУ 0104/М	Преобразователи измерительные ИП 0104 внесены в Госреестр СИ
ТСМУ 0104Ех			ТСМУ 0104Ех/М
ТСПУ 0104	50П, 100П или Pt100	ГОСТ 6651 или DIN № 43760	ИП 0104/П
	Pt100	DIN № 43760	-
ТСПУ 0104Ехd,	50П, 100П или Pt100	ГОСТ 6651 или DIN № 43760	ИП 0104/П
ТСПУ 0104А	50П, 100П или Pt100	ГОСТ 6651 или DIN № 43760	ИП 0104/П
	Pt100	DIN № 43760	-
ТСПУ 0104Ех	50П, 100П или Pt100	ГОСТ 6651 или DIN № 43760	ИП 0104Ех/П
	Pt100	DIN № 43760	-
ТХАУ 0104, ТХАУ 0104Ехd, ТХАУ 0104А	ТХА ХА (К)	ГОСТ 6616	ИП 0104/ХА
ТХАУ 0104Ех			ИП 0104Ех/ХА
ТХКУ 0104, ТХКУ 0104Ехd, ТХКУ 0104А	ТХК ХК (L)	ГОСТ 6616	ИП 0104/ХК
ТХКУ 0104Ех			ИП 0104Ех/ХК

В соответствии с ГОСТ 30232 и ГОСТ 13384 термопреобразователи являются:
• по числу преобразуемых входных и выходных сигналов - одноканальными;
• по зависимости выходного сигнала от преобразуемой температуры - с линейной зависимостью;

• по связи между входными и выходными цепями - с гальванической связью;
• в зависимости от возможности перенастройки диапазона измерения – многопредельными, перенастраиваемыми.

Таблица 2. Основные метрологические характеристики ТСМУ 0104, ТСПУ 0104

Таблица 3. Основные метрологические характеристики ТХАУ 0104, ТХКУ 0104

Питание термопреобразователей ТСМУ 0104, ТСПУ 0104, ТХАУ 0104, ТХКУ 0104, ТСМУ 0104Exd, ТСПУ 0104Exd, ТХАУ 0104Exd, ТХКУ 0104Exd осуществляется от источников постоянного тока напряжением (24 ^+0,48 _-0,48) В или (36^+0,48 _-0,48 ) В, взрывозащищенных термопреобразователей ТСМУ 0104Ex, ТСПУ 0104Ex, ТХАУ 0104Ex, ТХКУ 0104Ex – от искробезопасных источников напряжением (24^+0,48 _-0,48 ) В.
Сопротивление нагрузки Rн = 1кОм при напряжении питания Uп = 36 В и Rн = 0,5 кОм при Uп = 24 В.
Мощность, потребляемая термопреобразователями от источника питания постоянного тока, не превышает 0,8 Вт.
Термопреобразователи удовлетворяют повышенным требованиям в части стойкости, прочности и устойчивости к внешним воздействующим факторам.
Термопреобразователи устойчивости к воздействию температуры окружающего воздуха в диапазоне:
• от минус 50 до + 70 ºС для климатического исполнения С2 по ГОСТ 12997;
• от минус 10 до + 60 ºС для климатического исполнения С3 по ГОСТ 12997;
Т3 по ГОСТ 15150.
Более подробную информацию Вы можете найти в документации на приборы.
Руководство по эксплуатации ТХАУ 0104, ТХКУ 0104
Руководство по эксплуатации ТСМУ 0104, ТСПУ 0104

 Измеритель регулятор технологический многоканальный ИРТМ2402/М32

Назначение.

   Измеритель-регулятор предназначен для многоканального измерения температуры, а также других неэлектрических величин, значения которых преобразуются в унифицированные сигналы 0…5 мА, 4…20 мА или 0…100 мВ. Измеритель-регулятор осуществляет запись измеренных значений в энергонезависимую память с привязкой ко времени. Массив измеренных значений может быть скопирован во внешний компьютер и просмотрен программой просмотра. Текущие значения измерения могут быть получены внешним компьютером по запросу.
  Измеритель регулятор применяется в научных исследованиях и промышленности в системах технологического контроля и особенно там, где требуется построение SCADA систем или необходим анализ хода быстропротекающего процесса.

Конструктивные особенности.

1. МикроЭВМ

• Встроенная одноплатная РС

• процессор 386;

• ЗУ типа Disc on chip 8 мВ;

• часы реального времени.

2. Измерительные каналы:

• 12 стандартизированных каналов с гальванической развязкой;

• свободное конфигурирование каналов (ТС, ТП, 0..20, 4..20, 0-5 мА, 0-75 мВ, 0-100 мВ);

• встроенные источники стабилизированного напряжения 24В, 25 мА;

• 6 дискретных входов (потенциальные или сухие контакты, выбор перемычкой);

• Каналы управления:

• 16 электромагнитных реле

• (3 целевых+13 программируемых);

• 24 программируемые уставки

• (2 на канал) с гистерезисами;

3. Индикация и клавиатура:

• двух- и четырехразрядные семисегментные индикаторы;

• 2-строчный ЖКИ-дисплей;

• 24 двухцветных светодиода;

4. Архивирование:

• два кольцевых буфера по 4096 кадров;

• период записи 1…3600 сек.;

• запись в кадр результатов измерений, состояний реле, дискретных входов;

• синхронизация с часами реального времени.

5. Интерфейс:

• RS-232 и RS-485, выбор перемычкой;

• возможность сетевой работы;

• время передачи на скорости 4800 Бод 8сек/10 кадров.

6. Габаритные размеры, мм,

• передняя панель .........144 х 144;

• монтажная глубина................250;

• вырез в щите.................138 х 138.

• Масса, кг, не более .................. 4,0.

7. Питание: 220В, 50Вт.



Регистратор  многоканальный технологический РМТ 59



 РЕГИСТРАТОР РМТ 59.

Регистратор предназначен для сбора , отображения и архивирования результатов измерений .

1. Отображение параметров производится на цветной дисплей 10.4 дюйма (800 * 600 пикселов) .
2. Результаты измерений отображаются в виде чисел, графиков, столбчатых диаграмм на нескольких экранных формах. Количество и вид экранных форм конфигурируются пользователем. Переключение между экранными формами производится по нажатию кнопок на лицевой панели прибора.
3. Результаты измерений сохраняются в энергонезависимой (Flash) памяти и могут быть просмотрены на месте или перенесены с помощью USB Flash карты (брелок) или через СОМ-порт на персональный компьютер.
4. Конфигурирование прибора возможно с клавиатуры прибора (8 кнопок), с помощью USB Flash карты, через СОМ-порт от персонального компьютера.
5. Число свободно программируемых входов для термометров сопротивления, термопар, постоянного тока и напряжения (искрозащита Exia IIC) - 12 (базовая модификация).
6. Число дискретных входов - 16 (базовая модификация).
7. Число релейных выходов - 16 (базовая модификация).
8. Число программируемых уставок до 4 на каждый канал измерений.
9. Режим сохранения данных может включаться по нажатию кнопки, по событию на опрашиваемых входах, по таймеру.
10. Внутренний таймер реального времени с питанием от литиевой батареи
11. Потребляемая мощность прибора не более 45 Вт.
12. Питание от сети переменного тока 220 Вольт.
13. Возможность использования регистратора в сети приборов .Интерфейсы RS485 или RS232L.
14. Размер фронтальной рамки 268 * 251 мм , размер выреза монтажной панели 231 * 211 мм, монтажная глубина 260 мм.
15. Метрологические характеристики аналогичны прибору PMT 69.
16. Питание 220В, 30Вт.

17. Габаритные размеры:

• корпус 136х136х260 мм;

• фронтальная панель 227х145 мм.

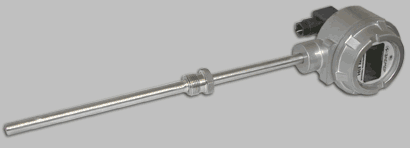

Термопреобразователь универсальный ТПУ 0304

Сертификат соответствия (посмотреть)

НАЗНАЧЕНИЕ

Термопреобразователи универсальные ТПУ 0304 (далее - термопреобразователи), предназначены для измерения и непрерывного преобразования температуры, твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного тока 4÷20 мА.
Термопреобразователи могут быть использованы в различных технологических процессах в промышленности и энергетике.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

В состав термопреобразователей входят: первичный преобразователь (термопреобразователи сопротивления (ТС) 50М, 53М, 100М, 50П, 100П по ГОСТ 6651 или Рt100 DIN № 43760 или преобразователи термоэлектрические (ТП) по ГОСТ Р 8.585 и преобразователь измерительный типа ИП 0304 (модификации ИП 0304/М1 и ИП 0304/М2).
В зависимости от используемого преобразователя ИП 0304 термопреобразователи имеют две модификации - ТПУ 0304/М1 (без гальванической развязки входных и выходных цепей), ТПУ 0304/М2 (с гальванической развязкой входных и выходных цепей), каждая из которых имеет исполнения:
• общепромышленное коррозионно-стойкое;
• взрывозащищенное с видом взрывозащиты:
- «искробезопасная электрическая цепь» и маркировкой «ЕхiaIICТ6 Х» для
ТПУ 0304Ех/М1, ТПУ 0304Ех/М2;
- «взрывонепроницаемая оболочка» и маркировкой «1ЕхdIICТ6» для
ТПУ 0304Ехd/М1, ТПУ 0304Ехd/М2;
• тропическое – ТПУ 0304Т/М1, ТПУ 0304Т/М2;
• повышенной надежности для эксплуатации на обьектах АЭС - ТПУ 0304А/М1,
ТПУ 0304А/М2.
• по устойчивости к климатическим воздействиям при эксплуатации ТПУ 0304/М1 соответствуют группе исполнения С2 при температуре окружающего воздуха от минус 50 до плюс 70 °С; ТПУ 0304/М2 соответствует группе исполнения С3 при температуре окружающего воздуха от минус 10 до плюс 70 °С.

• по числу преобразуемых входных и выходных сигналов – одноканальными;
• по зависимости выходного сигнала от входного – с линейной зависимостью;
• термопреобразователи ТПУ 0304/М2 имеют различные варианты конструктивного исполнения: как без индикации текущих значений измеряемых величин, так и с индикацией.

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные метрологические характеристики ТПУ 0304 с учетом их конфигураций  соответствуют данным таблицы 1.

Таблица 1

Основные метрологические характеристики			Тип первичного преобразователя
Диапазон преобразования	Пределы допускаемой основной приведенной погрешности, %, (класс точности) для индекса заказа
	А	Б
1	2	3	4
минус 50 ¸ плюс 200 °С	±0,15   (0,15)	±0,25  (0,25)	100М
минус 50 ¸ плюс 600 °С	±0,1     (0,1)	±0,2    (0,2)	100П
минус 50 ¸ плюс 350 °С	±0,1     (0,1)	±0,2    (0,2)	Pt100
минус 50 ¸ плюс 1100 °С	±0,15   (0,15)	±0,3    (0,3)	ТЖК(J)
минус 50 ¸ плюс 600 °С	±0,2     (0,2)	±0,4    (0,4)	ТХК(L)
минус 50 ¸ плюс 1300 °С	±0,15  (0,15)	±0,5 (0,5)[ ±0,3 (0,3)]*	ТХА(К)
0 ¸ плюс 1700 °С	±0,15  (0,15)	±0,4    (0,4)	ТПП(S)
плюс 300 ¸ плюс 1800 °С	±0,25  (0,25)	±0,5    (0,5)	ТПР(В)
0 ¸ плюс 2500 °С	±0,3    (0,3)	±0,6    (0,6)	ТВР(А-1)
0 ¸ плюс 1300 °С	±0,15  (0,3)	±0,3    (0,3)	ТНН(N)
* По отдельному заказу



 Диапазон унифицированного выходного сигнала должен быть от 4 до 20 мА.
Предел допускаемой вариации выходного сигнала не должен превышать 0,2 предела допускаемой основной погрешности.
Время установления рабочего режима (предварительный прогрев) не должно быть более 15 мин.
Время установления выходного сигнала (время, в течение которого выходной сигнал входит в зону предела допускаемой основной погрешности) не должно быть более 30 с.
Питание термопреобразователей ТПУ 0304 должно выполняться:
• от источника постоянного тока напряжением 1527 В для ТПУ 0304/М1, 1536 В для ТПУ 0304/М2;
• питание взрывозащищенных ТПУ 0304Ех с маркировкой взрывозащиты ЕхiaIICT6 Х (размещение во взрывоопасной зоне) должно осуществляться от источника с выходной искробезопасной цепью уровня «ia» и электрическими параметрами, соответствующими электрооборудованию подгруппы IIC.


Выход термопреобразователей ТПУ 0304 – токовая петля 4 ... 20 мА совмещен с цепью питания от источника постоянного тока.
Примечание. При размещении в опасной зоне Umax = 24 В.
Термопреобразователи должны быть устойчивыми к воздействию температуры окружающего воздуха от минус 10 до плюс 70 °С [(от минус 50 до плюс 70 °С), (от минус 25 до плюс 70 °С), (от минус 25 до плюс 80 °С)].
Масса, кг, не более:
• для длины монтажной части до 200 мм 0,6;
• для длины монтажной части до 800 мм 1,2;
• для длины монтажной части до 1600 мм 1,8.


Средняя наработка на отказ термопреобразователей:
• не должна быть менее 30000 ч;


Межповерочный интервал: 2 года.
Гарантийный срок - 12 месяцев.

Руководство по эксплуатации (скачать)

Преобразователи интерфейса ПИ-232/485

ПИ предназначен для согласования сигналов СОМ-порта компьютера с сигналами интерфейсов RS 232L  и  RS 485

Технические характеристики

Характеристики	Значение
Напряжение питания	220 В, 50±1 Гц
Потребляемая мощность, не более	5 ВА
Напряженность гальванической развязки с ПК	200 В
Количество приборов в сети	32 для RS 485 100 для RS 232L
Длина линии связи с ПК	Не более 3 м
Длина линии связи с приборами, не более	1200 м для RS 485 1500 м для RS 232L









Устройство и работа изделия.

Конструктивно ПИ выполнен в пластмассовом корпусе с разъемами.
Подключение ПИ и ПК производится стандартным нуль-модемным кабелем.

Принцип работы ПИ состоит в двухнаправленном преобразовании трехсимвольных линий интерфейса RS 232  в две линии интерфейса RS 485   с автоматическим переключением направления передачи.
ПИ позволяет изменять скорость и формат передачи данных с помощью DIP-переключателя в соответствии с таблицами 1 и 2.

Таблица 1.

Таблица 2.

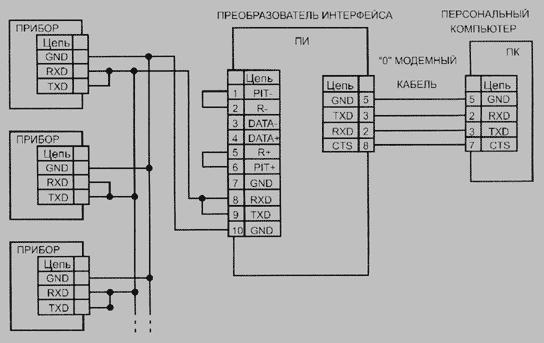

Схема подключений преобразователя интерфейса ПИ RS 232L

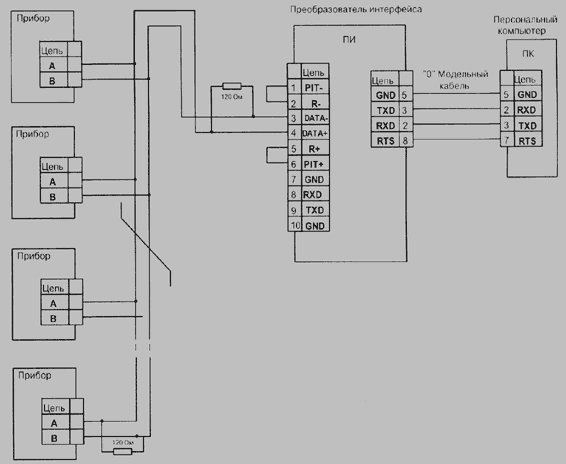

Схема подключений преобразователя интерфейса ПИ RS 485

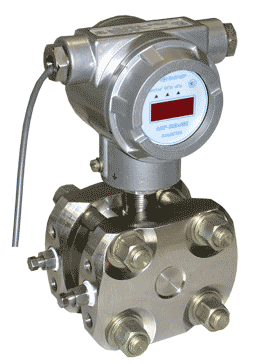

Преобразователи давления измерительные
АИР – 20/М2

Назначение

Преобразователи давления измерительные АИР-20/М2 (далее – АИР-20/М2) предназначены для непрерывного преобразования значений избыточного давления, разрежения, избыточного давления-разрежения, абсолютного давления, разности давлений и гидростатического давления (уровня) жидких и газообразных, в том числе агрессивных, сред в унифицированный выходной токовый сигнал.
АИР-20/М2 имеет модификации с наличием жидкокристаллического (ЖКИ) или светодиодного цифрового индикатора для отображения измеряемых значений выше названных физических величин.
АИР-20/М2 используются в системах автоматического контроля, регулирования и управления технологическими процессами.

Функциональные возможности

АИР-20/М2 являются:

• по числу преобразуемых входных и выходных сигналов – одноканальными;

• по числу выходных унифицированных сигналов – одноканальными или двухканальными;

• по зависимости выходного сигнала от входного – с линейной зависимостью;

•  в зависимости от возможности перестройки диапазона измерения – многопредельными, перенастраиваемыми.


АИР-20/М2 могут подключаться к компьютеру посредством интерфейса RS 232 (или RS 485) для калибровки и конфигурирования. Конфигурирование АИР-20/М2 включает в себя изменение диапазонов измерения, выбор зависимости выходного сигнала от входного (возрастающей с выходными унифицированными сигналами 4?20, 0?5 мА или убывающей с выходными унифицированными сигналами 20?4, 5?0 мА) и установку числа усреднений (времени демпфирования).

Нормирование верхних и нижних пределов измерений осуществляется в Па, кПа, МПа, кгс/см2, кгс/м2 и других единицах измерения и производится по согласованию между изготовителем и потребителем.
В АИР-20/М2 предусмотрена защита от обратной полярности питающего напряжения.

Взрывозащищенные преобразователи АИР-20Ех/М2, АИР-20АЕх/М2, АИР-20ТЕх/М2, АИР-20ТАЕх/М2 соответствуют требованиям ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99, имеют особовзрывобезопасный уровень взрывозащиты, обеспечиваемый видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia», и маркировку взрывозащиты ExiaIICT6 X.

Преобразователи АИР-20А/М2, АИР-20АЕх/М2, АИР-20ТА/М2, АИР-20ТАЕх/М2 (повышенной надежности) используются в составе систем управления технологическими процессами атомных электростанций (АЭС).
По устойчивости к электромагнитным помехам АИР-20А/М2, АИР-20АЕх/М2, АИР-20ТА/М2, АИР-20ТАЕх/М2 соответствуют группе исполнения III по ГОСТ Р 50746-2000.  ГОСТ 14254-96 имеют степень защиты от попадания внутрь преобразователей пыли и воды IP54.

По устойчивости к климатическим воздействиям при эксплуатации:

• * преобразователи АИР-20/М2, АИР-20Ех/М2, АИР-20А/М2, АИР-20АЕх/М2 соответствуют группам исполнения С2 или С3 по ГОСТ 12997-84, но при верхнем значении температуры окружающего воздуха плюс 70 °С;

• * преобразователи АИР-20Т/М2, АИР-20ТА/М2 – виду климатического исполнения Т3 по ГОСТ 15150-69 при температуре окружающего воздуха от минус 25 до плюс 80 °С;

• * преобразователи АИР-20ТЕх/М2, АИР-20ТАЕх/М2 - виду климатического исполнения Т3 по ГОСТ 15150-69 при температуре окружающего воздуха от минус 25 до плюс 70 °С.
