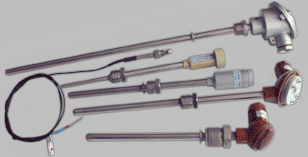

Термопреобразователь (термопара). Термоэлектрические преобразователи

Термопреобразователь предназначен для измерения температуры газообразных и жидких, химически неагрессивных, а также агрессивных, не разрушающих защитную арматуру сред и твердых тел.
Внесены в Госреестр под №18524-05

Номинальная статическая характеристика термоэлектрических преобразователей выбирается из ряда: ТВР(А1), ХА(К), ХК(L), ЖК(J), ТПП10(S)

При изготовлении термопреобразователей применяется кабель термопарный с минеральной изоляцией в стальной оболочке с хромель-алюмеливаемыми или хромель-капеливаемыми термоэлектородами.

Основные характеристики термопарного кабеля КТМС-ХА(ХК)

ПАРАМЕТР	Диаметр наружной оболочки кабеля, мм
ПАРАМЕТР	1,5	3,0	4,0	6,0
Число термоэлектродов	2	2	2	2
Номинальное сечение электродов, мм²	0,06	0,3	0,5	0,9
Диаметр термоэлектродов,мм	0,27	0,65	0,85	1,08
Тощина оболочки,мм	0,25	0,35	0,52	0,75

Преимущества термопреобразователей из кабеля КТМС

возможность измерения температуры в труднодоступных местах;
возможность значительных деформаций(изгиб, приваривание к поверхности);
малый показатель тепловой инерции.

Погрешности измерения по ГОСТ 6616-9

	1 класс		2 ласс
	температура,ºС	погрешность,ºС	температура,ºС	погрешность,ºС
ЖК(J)	-40...375	±1,5
ЖК(J)	Обозначение по каталогу НПП "ЭлеМер"	Обозначение по каталогу Луцкого завода
ТП 2088/1 ТП 2088/2 ТП 2088/3 ТП 0188 ХА ТП 2488 ХК	ТХА, ТХК-2088 ТХА, ТХК-2088 ТХА, ТХК-2088 ТХА-0188 ТХА-2488
