Датчики преобразователи избыточного давления. Преобразователи давления АИР-20
 |
Преобразователи АИР-20 предназначены для непрерывного преобразования значений избыточного
давления (ДИ), разрежения (ДВ), избыточного давления-разрежения (ДИВ), абсолютного давления
(ДА), разности давлений (ДД) и гидростатического давления (уровня) жидких и газообразных
(ДГ), в том числе агрессивных, сред в унифицированный токовый выходной сигнал.
Датчики преобразователи избыточного давления АИР-20 используются в системах автоматического контроля, регулирования и управления технологическими процессами. Датчики преобразователи избыточного давления АИР-20 являются микропроцессорными изделиями, что существенно расширяет их функциональные возможности, улучшает их метрологические характеристики, облегчает калибровку и уменьшает расходы на эксплуатацию. АИР-20 выпускаются по ТУ 4212-032-13282997-02 Разработаны преобразователи повышенной надежности - АИР-20А для работы в составе систем управления технологическими процессами атомныхэлектростанций. |
Приборы внесены в Государственный реестр средств измерений РФ № 23030-02
Функциональные и конструктивные особенности
- высокая точность;
- малая температурная погрешность;
- восемь переключаемых диапазонов преобразования;
- высокая перегрузочная способность;
- переключение единицы измерения (МПа - кгс/см2);
- возможность конфигурирования посредством интерфейса RS232;
- установка “0” без использования внешних измерительных приборов;
- два входных унифицированных сигнала одновременно (4-20 и 0-5 мА);
- демпфирование (усреднение) выходного сигнала;
- запоминание максимальных значений давления и температуры;
- модели с "открытой мембраной" для измерения в вязких жидкостях;
- модели с индикацией;
- широкий диапазон питающих напряжений с защитой от обратной полярности;
- малые габариты;
- разъем 2РМГ14Б4Ш1Е2 и, в комплекте, сальниковый ввод;
- высокая надежность.
Взрывозащищенные датчики преобразователи избыточного давления АИР-20Ех, АИР-20АЕх, АИР-20ТЕх, АИР-20ТАЕх соответствуют требованиям ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99, имеют особовзрывобезопасный уровень взрывозащиты, обеспечиваемый видом взрывозащиты “искробезопасная электрическая цепь” уровня “ia”, и маркировку взрывозащиты ExiaIICT6X.
Преобразователи повышенной надежности АИР-20А, АИР-20АЕх, АИР-20ТА, АИР-20ТАЕх используются в составе систем управления технологическими процессами атомных электростанций (АЭС).
АИР-20 по защищенности от воздействия окружающей среды в соответствии:
- с ГОСТ 15150-69 - выполнены в коррозионно-стойком исполнении Т III;
- с ГОСТ 14254-96 – имеют степень защиты от попадания внутрь преобразователей пыли и воды IP54.
По устойчивости к климатическим воздействиям при эксплуатации:
- АИР-20, АИР-20Ех, АИР-20А, АИР-20АЕх соответствуют группам исполнения С2 и С3 по ГОСТ 12997-84 при температуре окружающего воздуха от минус 40 до плюс 70 ° С и от минус 10 до плюс 70° С соответственно;
- АИР-20Т, АИР-20ТА – соответствуют виду климатического исполнения Т3 по ГОСТ 15150-69 при температуре окружающего воздуха от минус 25 до плюс 80° С;
- АИР-20ТЕх, АИР-20ТАЕх - соответствуют виду климатического исполнения Т3 по ГОСТ 15150-69 при температуре окружающего воздуха от минус 25 до плюс 70° С.
Технические характеристики
Шифр преобразователя, код модели, максимальный верхний предел измерений, ряд верхних пределов измерений, пределы допускаемых основных приведенных погрешностей преобразователей, выраженных в процентах от диапазона измерений, соответствуют приведенным в таблицах 1-5
Диапазон унифицированного выходного сигнала 4-20 или 20-4 мА, 0-5 или 5-0 мА.
Обозначения:
- ДИ - давление избыточное;
- ДВ - давление разрежения;
- ДИВ - избыточное давления разрежения;
- ДД - давление дифференциальное;
- ДГ- давление гидростатическое;
- ДА - абсолютное давление.
Таблица 1.
| Шифр датчика преобразователя избыточного давления | Код | Максимальный верхний предел измерений | Ряд верхних пределов измерений по ГОСТ 22520-85 | Пределы допускаемой основной приведенной погрешности g,%, для индекса заказа * | ||
| кПа | МПа | А | Б | |||
|
АИР-20-ДИ АИР-20Ех-ДИ АИР-20А-ДИ АИР-20АЕх-ДИ АИР-20Т-ДИ АИР-20ТЕх-ДИ АИР-20ТА-ДИ АИР-20ТАЕх-ДИ |
190 | - | 60 | 2,5 | ± 1,0 | ±1,0 |
| 4,0; 6,0 | ± 0,5 | ± 1,0 | ||||
| 10; 16 | ± 0,25 | ± 0,5 | ||||
| 25; 40; 60 | ± 0,1 | ± 0,25 | ||||
| 180 | - | 16 | 0,6 | ± 1,0 | ±1,0 | |
| 1,0; 1,6 | ± 0,5 | ± 1 | ||||
| 2,5; 4,0 | ± 0,25 | ± 0,5 | ||||
| 6,0; 10; 16 | ± 0,1 | ± 0,25 | ||||
| 170 | - | 6,0 | 0,25 | ± 1,0 | ± 1,0 | |
| 0,4; 0,6 | ± 0,5 | ± 1,0 | ||||
| 1,0; 1,6 | ± 0,25 | ± 0,5 | ||||
| 2,5; 4,0; 6,0 | ± 0,1 | ± 0,25 | ||||
| 160 161 |
- | 2,5 | 0,1 | ± 1,0 | ± 1,0 | |
| 0,16; 0,25 | ± 0,5 | ± 1,0 | ||||
| 0,4; 0,6 | ± 0,25 | ± 0,5 | ||||
| 1,0; 1,6; 2,5 | ± 0,1 | ± 0,25 | ||||
| 150 151 |
600 | - | 25 | ± 1,0 | ± 1,0 | |
| 40;60 | ± 0,5 | ± 1,0 | ||||
| 100; 160 | ± 0,25 | ± 0,5 | ||||
| 250; 400; 600 | ± 0,1 | ± 0,25 | ||||
| 140 141 |
250 | - | 10 | ± 1,0 | ± 1,0 | |
| 16;25 | ± 0,5 | ± 1,0 | ||||
| 40;60 | ± 0,25 | ± 0,5 | ||||
| 100;160;250 | ± 0,1 | ± 0,25 | ||||
| 130 131 |
100 | - | 4,0 | ± 1,0 | ± 1,0 | |
| 6,0; 10 | ± 0,5 | ± 1,0 | ||||
| 16 25 | ± 0,25 | ± 0,5 | ||||
| 40; 60; 100G | ± 0,1 | ±0,25 | ||||
| 120 121 |
40 | - | 1,6 | ± 1,0 | ± 1,0 | |
| 2,5; 4,0 | ± 0,5 | ± 1,0 | ||||
| 6,0; 10 | ± 0,25 | ± 0,5 | ||||
| 16;25; 40 | ± 0,1 | ± 0,25 | ||||
Таблица 2
| Шифр преобразователя | Код | Максимальный верхний предел измерений | Ряд пределов измерений по ГОСТ | Пределы допускаемой основной приведенной погрешности, %, для индекса заказа* | ||
| кПа | МПа | А | Б | |||
| АИР-20-ДВ АИР-20Ех-ДВ АИР-20А-ДВ АИР-20АЕх-ДВ АИР-20Т-ДВ АИР-20ТЕх-ДВ АИР-20ТА-ДВ АИР-20ТАЕх-ДВ |
230 | 100 | - | 4,0 | ± 1,5 | ± 2,0 |
| 6,0; 10 | ± 1,0 | ± 1,5 | ||||
| 16,25 | ±0,5 | ± 1,0 | ||||
| 40;60 | ±0,25 | ± 0,5 | ||||
| 100 | ±0,1 | ±0,25 | ||||
* Условное обозначение приписываемой погрешности
Таблица 3
| Шифр преобразователя | Код | Максимальный верхний предел измерений | Ряд верхних пределов измерений по ГОСТ 22520-85 | Пределы допускаемой основной приведенной погрешности, %, для индекса заказа* | ||
| кПа | МПа | А | Б | |||
|
АИР-20-ДА |
060 061 |
- | 2,5 | 0,1 | ± 1,0 | ± 1,0 |
| 0,16;0,25; | ± 0,5 | ± 1,0 | ||||
| 0,4; 0,6 | ± 0,25 | ± 0,5 | ||||
| 1,0; 1,6; 2,5 | ± 0,1 | ± 0,25 | ||||
| 050 051 |
600 | - | 25 | ± 1,0 | ± 1,0 | |
| 40; 60 | ± 0,5 | ± 1,0 | ||||
| 100; 160 | ± 0,25 | ± 0,5 | ||||
| 250; 400; 600 | ± 0,1 | ± 0,25 | ||||
| 040 041 |
250 | - | 10;16 | ± 1,5 | ± 1,5 | |
| 25;40 | ± 0,5 | ± 1,0 | ||||
| 60;100 | ± 0,25 | ± 0,5 | ||||
| 160;250 | ± 0,1 | ± 0,25 | ||||
| 030 031 |
100 | - | 4,0; 6,0 | ± 4,0, | ± 4,0 | |
| 10;16 | ± 1,5 | ± 1,5 | ||||
| 25; 40 | ± 0,5 | ± 0,5 | ||||
| 60 | ± 0,25 | ± 0,25 | ||||
| 100 | ± 0,1 | ± 0,25 | ||||
Таблица 4
| Шифр преобразователя | Код | Ряд верхних пределов измерений по ГОСТ 22520-85 |
Пределы допускаемой основной приведенной погрешности, %, для индекса заказа * | ||||
| разрежения | избыточного | А | Б | ||||
| кПа | мПа | кПа | мПа | ||||
|
АИР-20-ДИВ |
360 | 50,0 | 50,0 | ±1,0 | ±1,0 | ||
| 100 100 |
60 150 |
±0,5 | ±1,0 | ||||
| 100 100 |
300 500 |
±0,25 | ±0,5 | ||||
| 100 |
0,1 0,1 |
900 |
1,5 2,4 |
±0,1 | ±0,25 | ||
| 350 | 12,5 20,0 |
12,5 20,0 |
± 1,5 | ± 1,5 | |||
| 30,0 50,0 |
30,0 50,0 |
± 0,5 | ± 1,0 | ||||
| 100 100 |
60 150 |
± 0,25 | ±0,5 | ||||
| 100 100 |
300 500 |
± 0,1 | ± 0,25 | ||||
| 340 | 5,0 8,0 |
5,0 8,0 |
± 1,0 | ± 1,0 | |||
| 12,5 20,0 |
12,5 20,5 |
±0,5 | 1,0 | ||||
| 30 50 |
30 50 |
± 0,25 | ± 0,5 | ||||
| 100 100 |
60 150 |
± 0,1 | ±0,25 | ||||
| Примечание.* Условное обозначение приписываемой погрешности. | |||||||
Таблица 5.
|
Шифр преобразователя |
Код модели |
Максимальный верхний предел измерений |
Ряд верхних пределов измерений по ГОСТ 22520-85 |
Допускаемое рабочее избыточное давление, МПа |
Пределы допускаемой основной приведенной погрешности g, %, для индекса заказа |
||
|
кПа |
МПа |
А |
Б |
||||
|
АИР-20-ДД
АИР-20Ех-ДД АИР-20А-ДД АИР-20АЕх-ДД АИР-20Т-ДД АИР-20ТЕх-ДД АИР-20ТА-ДД АИР-20ТАЕх-ДД |
470 |
10 |
0,4 |
25 |
± 1,0 |
± 1,0 |
|
|
0,6 (0,63); 1 |
± 0,5 |
± 1,0 |
|||||
|
1,6; 2,5 |
± 0,25 |
± 0,5 |
|||||
|
4; 6 (6,3); 10 |
± 0,1 |
± 0,25 |
|||||
|
460 |
2,5 |
0,1 |
16 25 |
± 1,0 |
± 1,0 |
||
|
0,16; 0,25 |
± 0,5 |
± 1,0 |
|||||
|
0,4; 0,6 (0,63); |
± 0,25 |
± 0,5 |
|||||
|
1,0; 1,6; 2,5 |
± 0,1 |
± 0,25 |
|||||
|
440 |
250 |
10 |
16 25 40 |
± 1,0 |
± 1,0 |
||
|
16; 25 |
± 0,5 |
± 1,0 |
|||||
|
40; 60 (63) |
± 0,25 |
± 0,5 |
|||||
|
100; 160; 250 |
± 0,1 |
± 0,25 |
|||||
|
420 |
40 |
1,6 |
16 25 40 |
± 1,0 |
± 1,0 |
||
|
2,5; 4,0 |
± 0,5 |
± 1,0 |
|||||
|
6,0(6,3); 10 |
± 0,25 |
± 0,5 |
|||||
|
16; 25; 40 |
± 0,1 |
± 0,25 |
|||||
|
410 |
10 |
0,4 |
10 |
± 1,0 |
± 1,0 |
||
|
0,6 (0,63); 1,0; 1,6 |
± 0,5 |
± 1,0 |
|||||
|
2,5; 4,0 |
± 0,25 |
± 0,5 |
|||||
|
6,0(6,3); 10 |
± 0,1 |
± 0,25 |
|||||
|
АИР-20-ДГ АИР-20Ех-ДГ АИР-20А-ДГ АИР-20АЕх-ДГ АИР-20Т-ДГ АИР-20ТЕх-ДГ АИР-20ТА-ДГ АИР-20ТАЕх-ДГ |
540 |
250 |
10 |
± 2,0 |
± 2,0 |
||
|
16; 25 |
± 1,0 |
± 1,0 |
|||||
|
40; 60 |
± 0,5 |
± 0,5 |
|||||
|
100; 160; 250 |
± 0,25 |
± 0,5 |
|||||
|
530 |
100 |
4,0 |
± 2,0 |
± 2,0 |
|||
|
6,0; 10 |
± 1,0 |
± 1,0 |
|||||
|
16; 25 |
± 0,25 |
± 0,5 |
|||||
|
40; 60; 100 |
± 0,25 |
± 0,5 |
|||||
Диапазоны унифицированного выходного сигнала 4...20 или 20...4 мА, 0...5 или 5...0 мА
Пределы допускаемой основной приведенной погрешности АИР-20 с выходным сигналом 0...5 или 5...0 соответствует индексу заказа Б.
Нижний предел измерений для АИР-20-ДА, АИР-20-ДИ, АИР-20-ДД, АИР-20-ДГ равен нулю и может быть смещен.
Преобразователи устойчивы к воздействию синусоидальных вибраций высокой частоты (с частотой перехода от 57 до 62 Гц) со следующими параметрами:
- частота (5¼ 80) Гц;
- амплитуда смещения для частоты ниже частоты перехода 0,15 мм;
- амплитуда ускорения для частоты выше частоты перехода 9,6 м/с2.
Дополнительная погрешность преобразователей, вызванная изменением температуры окружающего воздуха от нормальной (20 ± 5) °С до любой температуры в пределах рабочих температур на каждые 10°С изменения температуры, не превышает значений, определяемых по формуле (1) – для АИР-20-ДА, АИР-20-ДИ, АИР-20-ДВ, АИР-20-ДИВ, АИР-20-ДД и по формуле (2) – для АИР-20-ДГ:
± 0,5 * g * (1+0,5g) (1)
±[0,5*g * (1+0,5g)+0,2] (2)
где g - предел допускаемой основной приведенной погрешности в соответствии с таблицами 1-5 для соответствующей модификации.
Время установления выходного сигнала при скачкообразном изменении измеряемой величины, составляющем 90% диапазона измерения, не более 2 с.
Питание преобразователей осуществляется от источников постоянного тока напряжением (24±0,48) В или (36±0,72 ) В. Минимальное рабочее напряжение питания 12 В.
Нагрузочное сопротивление не превышает значений, указанных в таблице 6.
Таблица 6.
Диапазон унифицированного |
Напряжение |
Нагрузочное сопротивление, |
4- 20 |
24 |
500 |
20- 4 |
36 |
1000 |
0- 5 |
24 |
|
5- 0 |
36 |
2500 |
Датчики преобразователи избыточного давления обладают прочностью и герметичностью при давлениях, составляющих 150% от верхнего предела измерений.
Габаритные размеры, мм, не более:
- АИР-20-ДА, АИР-20-ДИ, АИР-20-ДВ, АИР-20-ДИВ - 104х75х100;
- АИР-20-ДД – 132х110х191;
- АИР-20-ДГ
- электронный блок – 100х90х50,
- зонд - Æ 24х75,
- длина кабеля 10-25 м.
Масса, кг, не более:
- АИР-20-ДА, АИР-20-ДИ, АИР-20-ДВ, АИР-20-ДИВ – 0,3 кг;
- АИР-20-ДД – 4,5 кг;
- АИР-20-ДГ – 1 кг.
Присоединительные размеры АИР-20-ДА, АИР-20-ДИ, АИР-20-ДВ, АИР-20-ДИВ – штуцер М20х1,5 (модели хх0) и М24х1,5 (“открытая мембрана” - модели хх1).
Материал, контактирующий с измеряемой средой:
- титановый сплав (мембрана) и 12Х18Н10Т (штуцер) – модели 150-190, 340,350, 360; 230
- нержавеющая сталь 10Х17Н1310Т (мембрана), маслобензостойкая резина (уплотнительное кольцо) и 12Х18Н10Т (штуцер) – модели 120, 130,140 и хх1,
- 36НХТЮ (мембрана) и углеродистая сталь с покрытием (или 12Х18Н10Т) (фланцы) – АИР-20-ДД.

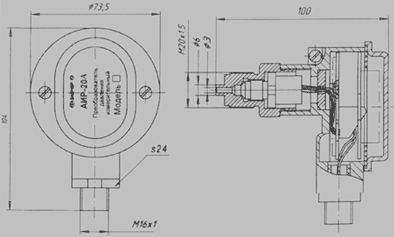

Габаритные и присоединительные размеры
преобразователей давления измерительных АИР-20
АИР-20-ДИ: модели 190,180,170,160,150
АИР-20-ДВ: модели 230
АИР-20- ДИВ: модели 360,350
Масса 0,3 кг
АИР-20-ДА: модели 060,050,040,030
АИР-20-ДИ: модели 140,130
АИР-20-ДВ: модель 230
АИР-20А-ДИВ: модель 340
Масса 0,3 кг
АИР-20А-ДА: модели 061,051,041,031
АИР-20А-ДИ: модели 161,151,141,131
АИР-20А-ДВ: модель 231
АИР-20А-ДИВ: модель 361,351,341
Масса 0,3 кг

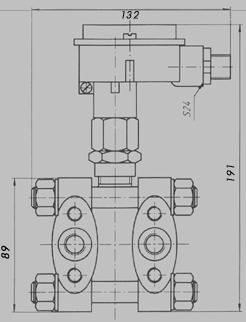

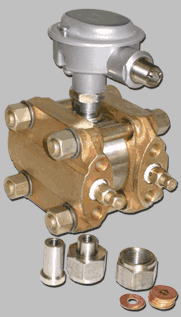

АИР-20А-ДД: модели 470,460,440,420,410
Масса 4,5 кг.
 |
 |
АИР-20-ДГ: модели 540,530
Масса 1,0 кг.
 |
 |

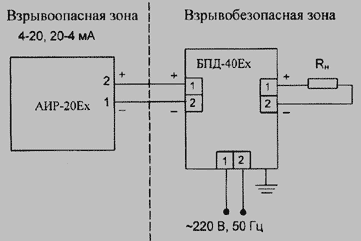

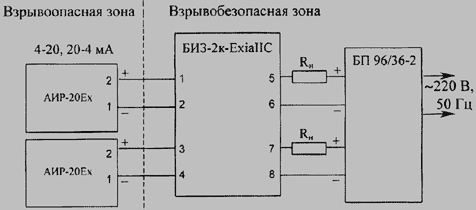

Схемы подключения.
Межповерочный интервал 1,5 года.
Средняя наработка на отказ не менее 125000 ч.
Средний срок службы, не менее 12 лет.
Гарантийный срок эксплуатации 18 мес.
