Преобразователи давления измерительные АИР – 20/М2

   Преобразователи давления измерительные АИР-20/М2 (далее – АИР-20/М2) предназначены для непрерывного преобразования значений избыточного давления, разрежения, избыточного давления-разрежения, абсолютного давления, разности давлений и гидростатического давления (уровня) жидких и газообразных, в том числе агрессивных, сред в унифицированный выходной токовый сигнал.
   АИР-20/М2 имеет модификации с наличием жидкокристаллического (ЖКИ) или светодиодного цифрового индикатора для отображения измеряемых значений выше названных физических величин.
   АИР-20/М2 используются в системах автоматического контроля, регулирования и управления технологическими процессами.

Функциональные возможности

АИР-20/М2 являются:

по числу преобразуемых входных и выходных сигналов – одноканальными;
по числу выходных унифицированных сигналов – одноканальными или двухканальными;
по зависимости выходного сигнала от входного – с линейной зависимостью;
в зависимости от возможности перестройки диапазона измерения – многопредельными, перенастраиваемыми.

АИР-20/М2 могут подключаться к компьютеру посредством интерфейса RS 232 (или RS 485) для калибровки и конфигурирования. Конфигурирование АИР-20/М2 включает в себя изменение диапазонов измерения, выбор зависимости выходного сигнала от входного (возрастающей с выходными унифицированными сигналами 4?20, 0?5 мА или убывающей с выходными унифицированными сигналами 20?4, 5?0 мА) и установку числа усреднений (времени демпфирования).

Нормирование верхних и нижних пределов измерений осуществляется в Па, кПа, МПа, кгс/см2, кгс/м2 и других единицах измерения и производится по согласованию между изготовителем и потребителем.
В АИР-20/М2 предусмотрена защита от обратной полярности питающего напряжения.

Взрывозащищенные преобразователи АИР-20Ех/М2, АИР-20АЕх/М2, АИР-20ТЕх/М2, АИР-20ТАЕх/М2 соответствуют требованиям ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99, имеют особовзрывобезопасный уровень взрывозащиты, обеспечиваемый видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia», и маркировку взрывозащиты ExiaIICT6 X.

Преобразователи АИР-20А/М2, АИР-20АЕх/М2, АИР-20ТА/М2, АИР-20ТАЕх/М2 (повышенной надежности) используются в составе систем управления технологическими процессами атомных электростанций (АЭС).
По устойчивости к электромагнитным помехам АИР-20А/М2, АИР-20АЕх/М2, АИР-20ТА/М2, АИР-20ТАЕх/М2 соответствуют группе исполнения III по ГОСТ Р 50746-2000. ГОСТ 14254-96 имеют степень защиты от попадания внутрь преобразователей пыли и воды IP54.

По устойчивости к климатическим воздействиям при эксплуатации:

преобразователи АИР-20/М2, АИР-20Ех/М2, АИР-20А/М2, АИР-20АЕх/М2 соответствуют группам исполнения С2 или С3 по ГОСТ 12997-84, но при верхнем значении температуры окружающего воздуха плюс 70 °С;
преобразователи АИР-20Т/М2, АИР-20ТА/М2 – виду климатического исполнения Т3 по ГОСТ 15150-69 при температуре окружающего воздуха от минус 25 до плюс 80 °С;
преобразователи АИР-20ТЕх/М2, АИР-20ТАЕх/М2 - виду климатического исполнения Т3 по ГОСТ 15150-69 при температуре окружающего воздуха от минус 25 до плюс 70 °С.

Технические характеристики

Шифр АИР-20/М2, код модели, максимальный верхний предел измерений, ряд верхних пределов измерений, пределы допускаемых основных приведенных погрешностей преобразователей, выраженных в процентах от диапазона измерений, соответствуют приведенным в таблицах 1, 2 и 3.

Таблица 1

Шифр преобразователя	Код модели	Максимальный верхний предел измерений		Ряд верхних пределов измерений по ГОСТ 22520-85	Пределы допускаемой основной приведенной погрешности , %, для индекса заказа кПа МПа
Шифр преобразователя	Код модели	кПа	МПа	Ряд верхних пределов измерений по ГОСТ 22520-85	A0	A	B	C
АИР-20/М2-ДА АИР-20Ех/М2-ДА АИР-20А/М2-ДА АИР-20АЕх/М2-ДА АИР-20Т/М2-ДА АИР-20ТЕх/М2-ДА АИР-20ТА/М2-ДА АИР-20ТАЕх/М2-ДА	060 061	-	2.5	0.1	±0.3	±0.5	±1.0	±2.0
				0.16	±0.25	±0.4	±0.8	±1.5
				0.25	±0.2	±0.3	±0.6	±1.0
				0.4	±0.15	±0.2	±0.4	±0.8
				0.6	±0.1	±0.15	±0.3	±0.5
				1.0	±0.1	±0.1	±0.2	±0.5
				1.6	±0.06	±0.1	±0.2	±0.5
				2.5	±0.06	±0.1	±0.2	±0.5
	0.50 0.51	600	-	25	±0.3	±0.5	±1.0	±2.0
				40	±0.25	±0.4	±0.8	±1.5
				60	±0.2	±0.3	±0.6	±1.0
				100	±0.15	±0.2	±0.4	±0.8
				160	±0.1	±0.15	±0.3	±0.5
				250	±0.1	±0.1	±0.2	±0.5
				400	±0.06	±0.1	±0.2	±0.5
				600	±0.06	±0.1	±0.2	±0.5
	040 041	250	-	10	±0.3	±0.5	±1.0	±2.0
				16	±0.25	±0.4	±0.8	±1.5
				25	±0.2	±0.3	±0.6	±1.0
				40	±0.15	±0.2	±0.4	±0.8
				60	±0.1	±0.15	±0.3	±0.5
				100	±0.1	±0.1	±0.2	±0.5
				160	±0.06	±0.1	±0.2	±0.5
				250	±0.06	±0.1	±0.2	±0.5
	030 031	100	-	4.0	±0.3	±0.5	±1.0	±2.0
				6.0	±0.25	±0.4	±0.8	±1.5
				10	±0.2	±0.3	±0.6	±1.0
				16	±0.15	±0.2	±0.4	±0.8
				25	±0.1	±0.15	±0.3	±0.5
				40	±0.1	±0.1	±0.2	±0.5
				60	±0.06	±0.1	±0.2	±0.5
				100	±0.06	±0.1	±0.2	±0.5
АИР-20/М2-ДИ АИР-20Ех/М2-ДИ АИР-20А/М2-ДИ АИР-20АЕх/М2-ДИ АИР-20Т/М2-ДИ АИР-20ТЕх/М2-ДИ АИР-20ТА/М2-ДИ АИР-20ТАЕх/М2-ДИ	190	-	60	2.5	±0.3	±0.5	±1.0	±2.0
				4.0	±0.25	±0.4	±0.8	±1.5
				6.0	±0.2	±0.3	±0.6	±1.0
				10	±0.15	±0.2	±0.4	±0.8
				16	±0.1	±0.15	±0.3	±0.5
				25	±0.1	±0.1	±0.2	±0.5
				40	±0.06	±0.1	±0.2	±0.5
				60	±0.06	±0.1	±0.2	±0.5
	170	-	6.0	0.25	±0.3	±0.5	±1.0	±2.0
				0.4	±0.25	±0.4	±0.8	±1.5
				0.6	±0.2	±0.3	±0.6	±1.0
				1.0	±0.15	±0.2	±0.4	±0.8
				1.6	±0.1	±0.15	±0.3	±0.5
				2.5	±0.1	±0.1	±0.2	±0.5
				4.0	±0.06	±0.1	±0.2	±0.5
				6.0	±0.06	±0.1	±0.2	±0.5
	160 161	-	2.5	0.1	±0.3	±0.5	±1.0	±2.0
				0.16	±0.25	±0.4	±0.8	±1.5
				0.25	±0.2	±0.3	±0.6	±1.0
				0.4	±0.15	±0.2	±0.4	±0.8
				0.6	±0.1	±0.15	±0.3	±0.5
				1.0	±0.1	±0.1	±0.2	±0.5
				1.6	±0.06	±0.1	±0.2	±0.5
				2.5	±0.06	±0.1	±0.2	±0.5
АИР-20/М2-ДИ АИР-20Ех/М2-ДИ АИР-20А/М2-ДИ АИР-20АЕх/М2-ДИ АИР-20Т/М2-ДИ АИР-20ТЕх/М2-ДИ АИР-20ТА/М2-ДИ АИР-20ТАЕх/М2-ДИ	150 151	600	-	25	±0.3	±0.5	±1.0	±2.0
				40	±0.25	±0.4	±0.8	±1.5
				60	±0.2	±0.3	±0.6	±1.0
				100	±0.15	±0.2	±0.4	±0.8
				160	±0.1	±0.15	±0.3	±0.5
				250	±0.1	±0.1	±0.2	±0.5
				400	±0.06	±0.1	±0.2	±0.5
				600	±0.06	±0.1	±0.2	±0.5
	140 141	250	-	10	±0.3	±0.5	±1.0	±2.0
				16	±0.25	±0.4	±0.8	±1.5
				25	±0.2	±0.3	±0.6	±1.0
				40	±0.15	±0.2	±0.4	±0.8
				60	±0.1	±0.15	±0.3	±0.5
				100	±0.1	±0.1	±0.2	±0.5
				160	±0.06	±0.1	±0.2	±0.5
				250	±0.06	±0.1	±0.2	±0.5
	130 131	100	-	4.0	±0.3	±0.5	±1.0	±2.0
				6.0	±0.25	±0.4	±0.8	±1.5
				10	±0.2	±0.3	±0.6	±1.0
				16	±0.15	±0.2	±0.4	±0.8
				25	±0.1	±0.15	±0.3	±0.5
				40	±0.1	±0.1	±0.2	±0.5
				60	±0.06	±0.1	±0.2	±0.5
				100	±0.06	±0.1	±0.2	±0.5
	120 121	40	-	1.6	±0.3	±0.5	±1.0	±2.0
				2.5	±0.25	±0.4	±0.8	±1.5
				4.0	±0.2	±0.3	±0.6	±1.0
				6.0	±0.15	±0.2	±0.4	±0.8
				10	±0.1	±0.15	±0.3	±0.5
				16	±0.1	±0.1	±0.2	±0.5
				25	±0.06	±0.1	±0.2	±0.5
				40	±0.06	±0.1	±0.2	±0.5
	110	10	-	0.4	-	±1.0	±2.0	±3.0
				0.6	-	±0.8	±1.5	±2.0
				1.0	-	±0.5	±1.0	±1.5
				1.6	-	±0.3	±0.6	±1.0
				2.5	-	±0.25	±0.5	±0.8
				4	-	±0.15	±0.3	±0.5
				6	-	±0.1	±0.2	±0.5
				10	-	±0.1	±0.2	±0.5
	100	4	-	0.16	-	±1.0	±2.0	±3.0
				0.25	-	±0.8	±1.5	±2.0
				0.4	-	±0.5	±1.0	±1.5
				0.6	-	±0.3	±0.6	±1.0
				0.1	-	±0.25	±0.5	±0.8
АИР-20/М2-ДВ АИР-20Ех/М2-ДВ АИР-20А/М2-ДВ АИР-20АЕх/М2-ДВ АИР-20Т/М2-ДВ АИР-20ТЕх/М2-ДВ АИР-20ТА/М2-ДВ АИР-20ТАЕх/М2-ДВ	230	100	-	4.0	±0.3	±0.5	±1.0	±2.0
				6.0	±0.25	±0.4	±0.8	±1.5
				10	±0.2	±0.3	±0.6	±1.0
				16	±0.15	±0.2	±0.4	±0.8
				25	±0.1	±0.15	±0.3	±0.5
				40	±0.1	±0.1	±0.2	±0.5
				60	±0.06	±0.1	±0.2	±0.5
				100	±0.06	±0.1	±0.2	±0.5
	220	40	-	1.6	-	±1.0	±2.0	±3.0
				2.5	-	±0.8	±1.5	±2.0
				4	-	±0.5	±1.0	±1.5
				6	-	±0.3	±0.6	±1.0
				10	-	±0.25	±0.5	±0.8
				16	-	±0.15	±0.3	±0.5
				25	-	±0.1	±0.2	±0.5
				40	-	±0.1	±0.2	±0.5
	210	10	-	1.6	-	±0.3	±0.6	±1.0
				2.5	-	±0.25	±0.5	±0.8
				4	-	±0.15	±0.3	±0.5
				6	-	±0.1	±0.2	±0.5
				10	-	±0.1	±0.2	±0.5

Примечание. Нижний предел измерений для АИР-20/М2-ДА, АИР-20/М2-ДИ, АИР-20/М2-ДВ равен нулю и может быть смещен.

Таблица 2.

Шифр преобразователя	Код модели	Верхние пределы измерений давления по ГОСТ 22520-85				Пределы допускаемой основной приведенной погрешности , %, для индекса заказа
		разрежения		избыточного		А0	А	В	С
		кПа	МПа	кПа	МПа	А0	А	В	С
АИР-20/М2-ДИВ АИР-20Ех/М2-ДИВ АИР-20А/М2-ДИВ АИР-20АЕх/М2-ДИВ АИР-20Т/М2-ДИВ АИР-20ТЕх/М2-ДИВ АИР-20ТА/М2-ДИВ АИР-20ТАЕх/М2-ДИВ	360	50	-	50	-	±0.3	±0.5	±1.0	±2.0
		100	-	60	-	±0.25	±0.4	±0.8	±1.5
		100	-	150	-	±0.2	±0.3	±0.6	±1.0
		100	-	300	-	±0.15	±0.2	±0.4	±0.8
		100	-	500	-	±0.1	±0.15	±0.3	±0.5
		100	-	900	-	±0.1	±0.1	±0.2	±0.5
		-	0.1	-	1.5	±0.06	±0.1	±0.2	±0.5
		-	-0.1	-	2.4	±0.06	±0.1	±0.2	±0.5
	360	12.5	-	12.5	-	±0.3	±0.5	±1.0	±2.0
		20	-	20	-	±0.25	±0.4	±0.8	±1.5
		30	-	30	-	±0.2	±0.3	±0.6	±1.0
		50	-	50	-	±0.15	±0.2	±0.4	±0.8
		100	-	60	-	±0.1	±0.15	±0.3	±0.5
		100	-	150	-	±0.1	±0.1	±0.2	±0.5
		100	-	300	-	±0.06	±0.1	±0.2	±0.5
		100	-	500	-	±0.06	±0.1	±0.2	±0.5
	340	5	-	5	-	±0.3	±0.5	±1.0	±2.0
		8	-	8	-	±0.25	±0.4	±0.8	±1.5
		12.5	-	12.5	-	±0.2	±0.3	±0.6	±1.0
		20	-	20	-	±0.15	±0.2	±0.4	±0.8
		30	-	30	-	±0.1	±0.15	±0.3	±0.5
		50	-	50	-	±0.1	±0.1	±0.2	±0.5
		100	-	60	-	±0.06	±0.1	±0.2	±0.5
		100	-	150	-	±0.06	±0.1	±0.2	±0.5
	330	2	-	2	-	-	±1.0	±2.0	±3.0
		3	-	3	-	-	±0.8	±1.5	±2.0
		5	-	5	-	-	±0.5	±1.0	±1.5
		8	-	8	-	-	±0.3	±0.6	±1.0
		12.5	-	12.5	-	-	±0.25	±0.5	±0.8
		20	-	20	-	-	±0.15	±0.3	±0.5
		30	-	30	-	-	±0.1	±0.2	±0.5
		50	-	50	-	-	±0.1	±0.2	±0.5
	310	1.25	-	1.25	-	-	±0.25	±0.5	±0.8
		2	-	2	-	-	±0.15	±0.3	±0.5
		3	-	3	-	-	±0.1	±0.2	±0.5
		5	-	5	-	-	±0.1	±0.2	±0.5

Таблица 3.

Шифр преобразователя	Код модели	Максимальный верхний предел измерений		Допускаемое рабочее избыточное давление, МПа	Ряд верхних пределов измерений по ГОСТ 22520-85	Пределы допускаемой основной приведенной погрешности , %, для индекса заказа кПа МПа
Шифр преобразователя	Код модели	кПа	МПа	Допускаемое рабочее избыточное давление, МПа	Ряд верхних пределов измерений по ГОСТ 22520-85	A0	A	B	C
АИР-20/М2-ДИВ АИР-20Ех/М2-ДИВ АИР-20А/М2-ДИВ АИР-20АЕх/М2-ДИВ АИР-20Т/М2-ДИВ АИР-20ТЕх/М2-ДИВ АИР-20ТА/М2-ДИВ АИР-20ТАЕх/М2-ДИВ	470	-	10	25	0.4	±0.3	±0.5	±1.0	±2.0
					0.6 (0.63)	±0.25	±0.4	±0.8	±1.5
					1.0	±0.2	±0.3	±0.6	±1.0
					1.6	±0.15	±0.2	±0.4	±0.8
					2.5	±0.1	±0.15	±0.3	±0.5
					4	±0.1	±0.1	±0.2	±0.5
					6 (6.3)	±0.06	±0.1	±0.2	±0.5
					10	±0.06	±0.1	±0.2	±0.5
	460	-	2.5	16 25	0.1	±0.3	±0.5	±1.0	±2.0
					0.16	±0.25	±0.4	±0.8	±1.5
					0.25	±0.2	±0.3	±0.6	±1.0
					0.4	±0.15	±0.2	±0.4	±0.8
					0.6	±0.1	±0.15	±0.3	±0.5
					1.0	±0.1	±0.1	±0.2	±0.5
					1.6	±0.06	±0.1	±0.2	±0.5
					2.5	±0.06	±0.1	±0.2	±0.5
	440	250	-	16 25 40	10	±0.3	±0.5	±1.0	±2.0
					16	±0.25	±0.4	±0.8	±1.5
					25	±0.2	±0.3	±0.6	±1.0
					40	±0.15	±0.2	±0.4	±0.8
					60	±0.1	±0.15	±0.3	±0.5
					100	±0.1	±0.1	±0.2	±0.5
					160	±0.06	±0.1	±0.2	±0.5
					250	±0.06	±0.1	±0.2	±0.5
	420	40	-	16 25 40	4.0	±0.3	±0.5	±1.0	±2.0
					6.0	±0.25	±0.4	±0.8	±1.5
					10	±0.2	±0.3	±0.6	±1.0
					16	±0.15	±0.2	±0.4	±0.8
					25	±0.1	±0.15	±0.3	±0.5
					40	±0.1	±0.1	±0.2	±0.5
					60	±0.06	±0.1	±0.2	±0.5
					100	±0.06	±0.1	±0.2	±0.5

Габаритные и присоединительные размеры
преобразователей давления измерительных АИР-20

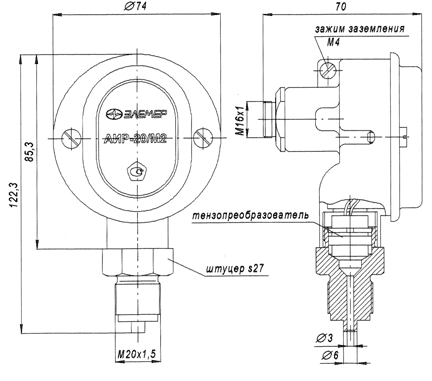

АИР-20М2-ДИ:модели 190, 180, 170, 160, 150 АИР-20М2-ДИВ:модели 360, 350 Без индикатора Тип корпуса АГ-01 Масса: 0,3 кг.

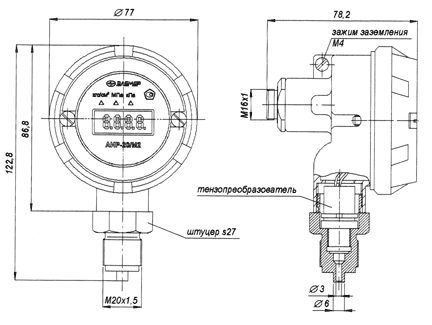

АИР-20/М2-ДИ:модели 190, 180, 170, 160, 150 АИР-20/М2-ДИВ:модели 360, 350 Тип корпуса АГ-01 С индикатором

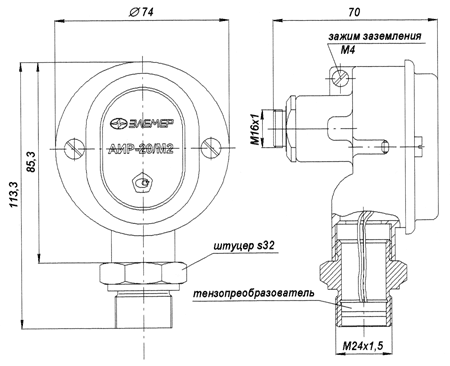

АИР-20/М2-ДИ:модели 140, 130, 120 АИР-20/М2-ДА:модели 60, 50, 40, 30 АИР-20/М2-ДВ:модели 230 АИР-20/М2-ДИВ:модели 340 Без индикатора Тип корпуса АГ-01 Масса: 0,3 кг.
АИР-20/М2-ДИ:модели 161, 151, 141, 131, 121 АИР-20/М2-ДА:модели 61, 51, 41, 31 Без индикатора Тип корпуса АГ-01 Масса: 0,3 кг.
АИР-20/М2-ДИ:модели 161, 151, 141, 131, 121 АИР-20/М2-ДА:модели 61, 51, 41, 31 С индикатором Тип корпуса АГ-01 Масса: 0,3 кг.
АИР-20/М2-ДГ:модели 540, 530 Масса: 1,0 кг
АИР-20/М2-ДИ:модели 110, 100 АИР-20/М2-ДВ:модели 220, 210 АИР-20/М2-ДИВ:модели 330, 310 Без индикатора Тип корпуса АГ-01 Масса: 0,4 кг.
АИР-20/М2-ДИ:модели 110, 100 АИР-20/М2-ДВ:модели 220, 210 АИР-20/М2-ДИВ:модели 330, 310 С индикаторорм Тип корпуса АГ-01 Масса: 0,4 кг.
АИР-20/М2-ДД:модели 470, 460, 440, 410. Тип корпуса АГ-03. Масса: 4,5 кг.
