Термометры сопротивления платиновые вибропрочные эталонные

Термометр предназначен для поверки средств измерений температуры в соответствии с Государственной поверочной схемой для средств изме-рения температуры (ГОСТ 8.558-93) и для использования в качестве средства измерения температуры повышенной точности в различных отраслях промышленности и при проведении научных исследований.
Термометры выпускаются в вибропрочном исполнении (платиновый термометр сопротивления вибропрочный – ПТСВ) 2-го и 3-го разрядов и имеют ряд модификаций: ПТСВ-1, ПТСВ-2, ПТСВ-3, ПТСВ-4, ПТСВ-5.

Приборы внесены в Государственный реестр средст измерений РФ № 23040-02

Краткие технические характеристики

Тип термометра	Диапазон температур ˚ С	Применение термометра (разряд)	Относительное сопротивление термометра W=R 100/R	Схема соединения к чувствительному элементу
ПТСВ-1 ПТСВ-2 ПТСВ-3 ПТСВ-4 ПТСВ-5	-50 ...450˚ С -200...200˚ С -50 ...500˚ С -50...232˚С -50 ...250˚С	2-ой, 3-й 3-й 3-й 2-ой, 3-1 3-й	1,3924 1,3908 1,3924 1,3924 1,3908	Четырех- проводная

По согласованию с заказчиком допускается изготовление термометров, имеющих W 100=1,385±0,0005.
По конструктивному исполнению, модификации термометры ПТСВ-1, ПТСВ-3, ПТСВ-4, ПТСВ5 относятся к стержневому виду (рис.1), а ПТСВ-2 к капсульному виду (рис.2)

Защитная арматура изготавливается из стали 12хI8Н10Т.

Рис.1. (ПТСВ-1, ПТСВ-3, ПТСВ-4, ПТСВ-5)

Длина погружаемой части L для модификаций ПТСВ-1, ПТСВ-3, ПТСВ-4 составляет не менее 450 мм, для ПТСВ-5 – не менее 250 мм.

При стандартном исполнении длина погружаемой части L = 550 мм. Термометр комплектуется измерительным кабелем Lк=1,5 м.

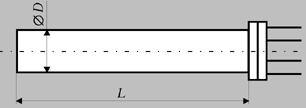

Рис. 2 - (ПТСВ-2 )

Длина погружаемой части для ПТСВ-2 L- не более 60 мм, а внешний диаметр не более 6 мм.

Предел допускаемой абсолютной погрешности термометров 2-ого и 3-его разрядов определяется значениями, указанными в таблице 1

Таблица. 1

Температура, ° С	Погрешность, ° С
	2-ой разряд	3-ий разряд
Минус 200	0.04	0.05
Минус 50	0.02	0.025
0.01	0.01	0.02
30 (точка плавления галлия)	0.01	0.02
150 (точка затвердевания индия)	0.02	0.03
230 (точка затвердевания олова)	0.02	0.04
420 (точка затвердевания цинка)	0.02	0.04
500		0.07

Схема электрическая

Гарантийный срок эксплуатации - 18 месяцев, со дня ввода в эксплуатацию, при наработке, не превышающей 1000 часов ( при максимальной температуре) или 50 циклов охлаждение-нагрев.
