Регистраторы технологические многоканальные серии РМТ 39D/A и РМТ49D/A (повышенной надежности)


Назначение

Измерение и регистрация температуры, давления, расхода, уровня и других неэлектрических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока или активное сопротивление.
Микропроцессорный прибор с индикаторным табло, самопишущими и регулирующими функциями. Конфигурация по типу входного сигнала, диапазону измеряемой величины и типу шкалы, выполняемая через интерфейсный канал обмена или вручную с кнопочного пульта лицевой панели.
Совместное с фирмой ZPA (Чехия) производство и использование в системах контроля различных технологических процессов на предприятия нефтехимической, металлургической и пищевой промышленности, атомной и тепловой энергетики
Использование в составе систем управления технологическими процессами атомных электростанций (АЭС
).

Технические характеристики

    В соответствии с ПНАЭ Г-01 -011 -97 (ОПБ-88/97):

  • - элемент нормальной эксплуатации (Н) (по назначению);

  • - элемент, важный для безопасности (по влиянию на безопасность);

  • - управляющий элемент (по характеру выполняемых функций);

  • - нормальное функционирование и отсутствие помехоэмиссии в условиях совместной работы с аппаратурой систем и элементов, для которых он предназначен, а также с аппаратурой другого назначения, которая может быть использована совместно с данным прибором в типовой помеховой ситуации.

    Группа Б исполнения 3 по РД 25818-87 и III категория сейсмостойкости по НП-031-01. Устойчивость к вибрационным и ударным нагрузкам в соответствии с ГОСТ 25804.7-83.

    Стойкость, прочность и устойчивость к воздействию землетрясения с уровнем сейсмичности 8 баллов на уровне установки до 40 м по шкале MSK-64.

    В соответствии с ГОСТ Р 50746-2000 “Совместимость технических средств электромагнитная”:

  • - группа исполнения  III по устойчивости к помехам;

  • - критерий качества функционирования А (нормальное функционирование при воздействии электромагнитных помех);

  • - отсутствие превышения норм помехоэмиссии, создаваемой техническими средствами класса А, (ГОСТ 51318.22-99) для изделий, подключаемых к промышленным сетям с потреблением тока до 16 А;

  • - группа исполнения IV и критерий качества функционирования В по отдельным видам помех (нормальное функционирование после прекращения воздействия помехи).

    Диапазоны и погрешности измерений для нормальных условий эксплуатации (таблицы 1-2):

  • температура окружающего воздуха, °С ..................................... .20±5

  • относительная влажность воздуха при 20 °С, %, не более .....................30...80

  • атмосферное давление, кПа (мм рт.ст.) ...................... .86,0...106,7 (630...800)

  • напряжение питающей сети номинальное, В .................. .220

  • частота питающей сети, Гц .............................................. .50±0,5

    Таблица 1. Прибор для конфигурации с термопреобразователями сопротивления (ТС) по ГОСТ 6651 -94

    Тип первичного преобразователя W100 Диапазон измерений, 'С Входные параметры по НСХ, Ом Пределы допускаемой основной приведенной погрешности относительно НСХ, %
    50М 1 ,4280 -50. ..+200 39,23. ..92, 78 ±(0,25+*)
    53М 41, 58. ..98, 34
    50М 1 ,4260 39, 35. ..92,62
    53М 41,71. ..98, 17
    50П 1,3910 40,00. ..88, 53
    100м 1 ,4280 -50. ..+200 78,45.. .185, 55 ,,.. ±(0,2+*)
    1 ,4260 78,69. ..185,23
    100П 1,3910 80,00. ..177,05
    Р1100 1,3850 '80,31. ..175, 86
    50П 1,3910 -100...+600 88, 53. ..158, 59
    100П 177,05.. .317, 17
    R100 1,3850 175, 86.. .313,71

    Таблица2.  Прибор для конфигурации с преобразователями термоэлектрическими (ТП)

    Тип первичного преобразователя Диапазон измерений, "С Входные параметры Пределы допускаемой осн. приведенной погрешности отн. НСХ, %
    по НСХ, т.э.д.с., мВ Входное сопротивление, кОм
    ТЖК (J) -50. .. + 1100 -2, 431. ..63, 792 Не менее 100 ±(0,5+*)
    TXK(L) -50. ..+600 -3,005. ..49, 108
    ТХА(К) -50.. .+1300 -1,889. ..52,410
    ТПП (S) 0...+1700 0... 17,947
    ТПР(В) +300... +1800 0,431. ..13, 591
    ТВР(А-1) 0...+2500 0... 33,640

    Таблица 3. Прибор для конфигурации с входными электрическими сигналами в виде силы, напряжения постоянного тока и сопротивления постоянному току

    Входной сигнал Диапазон преобразо-ваний Диапазон измерений Входные параметры Пределы допускаемой основной приведенной погрешности, %
    для зависимости измеряемой величины от входного сигнала Входное сопротивление, кОм Мах. ток через измеряемое сопротив-
    ление, мА
    линейной с функцией извлечения квадратного корня не менее не более
    Ток 0...5 мА ,0...5 мА 0,1. ..5 мА   0,01   ±(0,2+*)
    4...20мА 4...20мА 4,32... 20 мА
    0...20мА 0...20мА 0,4...20мА
    Напряжение 0...75мВ 0...75МВ 1,5...75мВ 100
    0..100мВ 0...100мВ 2...100мВ
    Сопротивление 0... 320 Ом 0... 320 Ом       0,33+0,02

    * одна единица последнего разряда, выраженная в процентах от диапазона измерений.

    Соотношения между диапазонами записи (Дз) и диапазонами измерения (Ди): для входных сигналов термопреобразователей сопротивления .......... .Дз > 0,25 Ди

  • для входных сигналов термоэлектрических преобразователей ............ .Дз > 0,5 Ди

  • для входных сигналов унифицированных .............................. .Дз > 0,2 Ди

    Пределы допускаемой основной приведенной погрешности: по записи измеряемой величины ...........................................±1 %

  • по скорости перемещения бумаги, %....................................... .±0,5

    Диапазоны уставок совпадают с диапазонами измерений. Пределы допускаемой дополнительной погрешности при изменении температуры на 10 °С:

  •  для измерений не более 0,5 предела допускаемой основной погрешности;

  •  для записи не более 0,5%.

    Пределы допускаемой дополнительной погрешности при изменении напряжения питания от номинального (187...242):

  • - для измерений не более 0,5 предела допускаемой основной погрешности;

  • - для записи не более 0,5%.

    Номинальное напряжение питания 220 В с потреблением не более 30 ВА Время установления рабочего режима (предварительный прогрев) не более20 мин.

    Конструктивные особенности

    Переконфигурация по типу входного сигнала, диапазонам измеряемых величин и типу уставок, которая выполняется либо через последовательный интерфейс, либо с помощью кнопочной клавиатуры, расположенной на лицевой панели. Защита процедуры установки параметров от несанкционированного доступа системой паролей.

    Вывод значения параметров на индикаторное табло:

  •  индикация текущего параметра на четырехразрядном индикаторе;

  • индикация режима работы;

  • индикация номера канала;

  • индикация признака достижения заданных уставок.

  • Многоканальная электромеханическая коммутация цепей сигнализации в соответствии

    Тип прибора РТМ 39DA РМт49
    Количество измерительных каналов 6 1...3
    Количество цепей сигнализации в каждом канале 2 4
    Количество уставок в каждом канале. 4 4
  • Коммутируемое напряжение ..................................... .АС — 220В, 2А
                                                                                              или DC — ЗОВ, 2А;
                                                                                                       250В, ЮОмА
    Напряжение гальванической изоляции
    между входными цепями измерительных каналов, В ........................... .500

    Прибор комплектуется модулем интерфейса RS 232 или RS 485.

  • Способ и характер записи:

-PMT49D/A — непрерывная запись пером фломастерного типа;

 - РМТ 39D/A — точечная запись пишущей головкой фломастерного типа.

Встроенный источник питания по каждому каналу измерения, 36 В, 20 мА, выходное сопротивление 120 Ом

Установка на щит с массо-габаритными характеристиками:

  • передняя панель, мм, не более ......................................... .144x144

  • вырез в щите, мм, не более ............................................ .139x139

  • монтажная глубина, мм, не более ........................................... .250

  • масса, кг, не более ..........................................................4



    Условия эксплуатации

    Эксплуатация при следующих климатических условиях:

  • температура воздуха, "С .............................................. .-10...+50

  • (для тропического исполнения), °С ..................................... .-10...+60

  • относительная влажность воздуха, при 35 °С, % ............................ .30...80

  • атмосферное давление, кПа (мм рт.ст.) ...................... .86,0...106,7 (630...800)

    Напряжение питания, В ............................................. .-187...242

    Защита от пыли и влаги (ГОСТ 14254-96):

  • степень защиты IP54 для передней панели (защита от пыли, брызг воды в любом направлении);

  • степень защиты IP20 для корпуса (защита от попадания внешних твердых предметов диаметром не менее 1,0 мм и отсутствие защиты от попадания воды).

    Прибор выполнен в коррозионно-стойком исполнении TIN по ГОСТ 15150-69

    Поверка производится в соответствии с разделом “Методика поверки” паспорта и межповерочным интервалом не более 1 года.

    Гарантия со дня ввода в эксплуатацию 1 год.

    Средний срок службы — не менее 5 лет.

Схемы подключения.

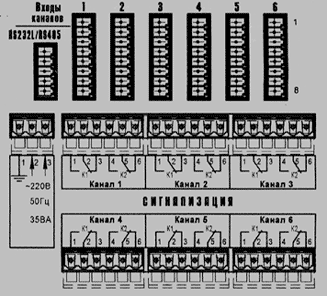

РМТ 39D/A. Задняя панель.

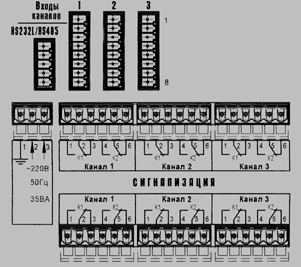

РМТ 49D/A. Задняя панель.



Получить паспорт  Получить архив (zip) паспорта  РМТ 49DA   в фомате Word97 (480K)

 Заказать РМТ
