Регистраторы РМТ 49 и РМТ39D (общепромышленное исполнение)

---

   Приборы внесены в государственный реестр средств измерений РФ №18523-05 .

Разрешение Федеральной службы по техническому  надзорау России на применение РМТ ...(  можно посмотреть: 300 Кбайт)

Конструктивные особенности

• РМТ выпускаются в двух  модификациях —  РМТ 49D и PMT39D, отличающихся способом индикации измеряемой величины, количеством измеряемых каналов и характером записи.

• РМТ 49D и РМТ 39D являются аналого-цифровыми показывающими, самопишущими и регулирующими измерительными приборами, которые конфигурируются по типу входного сигнала диапазонам измеряемой величины и типу шкалы по последовательному интерфейсу RS 232 или с лицевой панели.

• РМТ 49D могут иметь от одного до трех каналов измерения и записи различных физических величин,  РМТ 39D имеют шесть измерительных каналов.

• Согласно ГОСТ 9999-94 РМТ являются:

• • вторичными самопишущими электроизмерительными приборами;
  • в соответствии с типом носителя  диаграммы - с записью на ленту
  • в соответствии со способом записи-  с записью пером, питаемым жидкими чернилами
  • в соответствии с характером записи:
  - РМТ 49D - с непрерывной записью
  - PMT39D  - с точечной записью

• Приборы выполнены в конструктиве DIN 43700 для щитового монтажа.

РМТ 39D, РМТ 49D

• РМТ 39D, РМТ 49D состоят:
  • из трансформаторного блока питания с линейными стабилизаторами,
  • импульсного блока питания,
  • аналого-цифровых преобразователей АЦП (по одному на измерительный канал),
  • микропроцессорного блока,
  • модуля индикации и клавиатуры,
  • модуля цифро-аналоговых преобразователей,
  • записывающего механизма с линейным электродвигателем, пишущим узлом и сервоусилителем (для РМТ 39D и по одному записывающему механизму на измерительный канал — для РМТ 49D),
  • двенадцати исполнительных реле системы сигнализации,
  • модуля интерфейса RS 232.

Принцип работы

АЦП преобразует входной аналоговый сигнал в код, поступающий в микропроцессор через оптронную развязку. Микропроцессор, по результатам опроса АЦП, рассчитывает текущее значение измеряемой величины, выводит ее на индикатор, опрашивает клавиатуру, управляет модулями цифро-аналоговых преобразователей и интерфейса RS 232 и исполнительным реле. Исполнительные реле включаются при выходе измеряемой величины за пределы нижней и верхней уставок.

Технические характеристики

• Диапазоны измерений и пределы допускаемых основных приведенных погрешностей измеряемых величин РМТ с учетом их конфигураций соответствуют указанным в таблице.

• Диапазоны измерений Ди РМТ 39D и РМТ 49D и диапазоны записи измеряемой величины Дз могут не совпадать.
  • для конфигураций указанных РМТ с входными сигналами от термопреобразователей сопротивления и с входным унифицированным сигналом 0...5 мА Дз > 0,25 Ди
  • для конфигураций с входными сигналами
  от преобразователей термоэлектрических Дз > 0,5 Ди
  • для конфигураций с входными унифицированными
  сигналами 0...20 мА, 4...20 мА, 0...75 мВ, 0...100 мВ Дз > 0,2 Ди

• Пределы основных приведенных погрешностей по записи измеряемых величин ± 1 %

• Пределы основной относительной погрешности по записи времени ± 0,5%

Таблица 1.

Предел допускаемой основной погрешности срабатывания сигнализации не превышает предела допускаемой основной погрешности измеряемой величины РМТ 39D РМТ 49D

 Входные параметры, диапазоны измерений и пределы допустимых погрешностей.

Таблица 2.

 Таблица 3.

Тип первичного термопреобразователя	Диапазон измеряемых температур, оС	Входные параметры		Пределы осн. прив. погр. по НСХ,%
		по НСХ  т.э.д.с.,мВ	сопротивление, кОм
ТХА Ха(К)	-50...1300	1,889...52,398	не менее 30	±(0,5)
ТХК ХК(L)	-50...600	3,004...45,085
ТПП	0...1700	0...17,942
ТВР ВР(А-1)	0...2500	0...33,638

 Таблица 4.

Габаритные размеры, мм, не более:

• передняя панель .........144 х 144;

• монтажная глубина................250;

• вырез в щите.................138 х 138.

Масса, кг, не более .................. 4,5.


Условия эксплуатации.

• По защищенности от воздействия окружающей среды РМТ выполнены в пылезащищенном исполнении. В соответствии с ГОСТ 14254-80 степень защиты от проникновения пыли и воды IP54.

• По устойчивости к климатическим воздействиям при эксплуатации РМТ соответствуют группе исполнения 3 по ГОСТ 222651-94.

Климатические условия.

По устойчивости к климатическим воздействиям при эксплуатации РМТ соответствуют группе исполнения 3 по ГОСТ22261-94

Гарантийные обязательства.

Средняя наработка на отказ  -  не менее 10000 ч.
Средний срок службы -  не менее 5 лет
Поверку РМТ проводят в соответствии с разделом "Методика поверки" паспорта НКГЖ.930.000.00 ПС
Межповерочный интервал составляет 12 месяцев.

    Схемы подключений





Схема подключения регистратора РМТ 49D/3. Задняя панель.

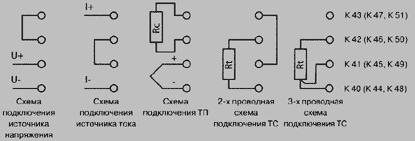

Схема подключения первичных преобразователей.

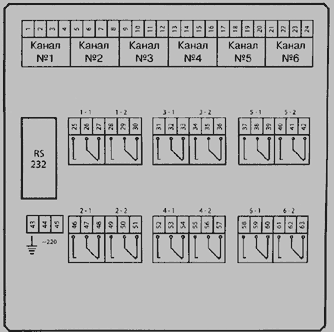

Схема подключения регистратора РМТ 39D/6. Задняя панель.
